DIN 2632 is a German standard that specifies the dimensions and pressure ratings for weld neck flanges designed for various pressure classes.
DIN 2632 PN 10 Weld Neck Flanges are generally used in high pressure applications, where hot or cold temperatures exist. These steel DIN 2632 weld neck flanges are circumferentially welded into the system at its neck which means that the integrity of the butt welded area can be easily examined by radiography. These PN 10 weld neck flanges reduce the turbulence and erosion inside the pipeline because the bores of both pipe and flange match. This also reduces high stress concentration at the base of the hub of the PN weld neck pipe flange. Such weld neck are favoured in critical applications. The inside diameter of a PN 10 weld neck flange is machined to match the inside diameter of the pipe.

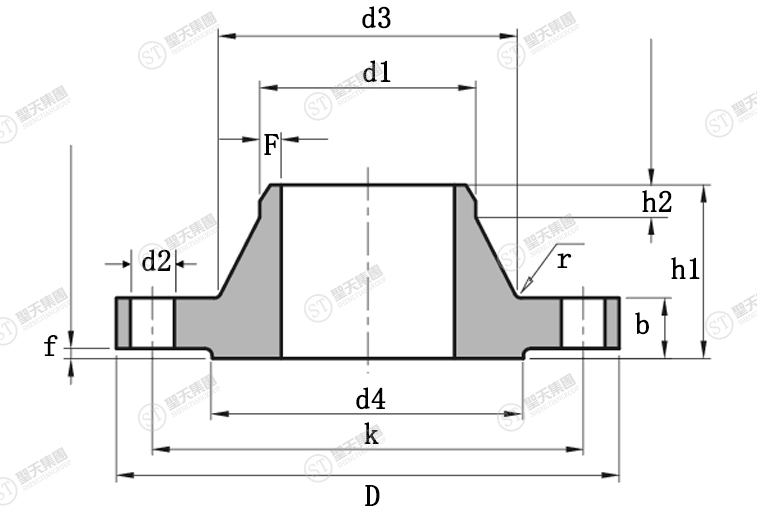

| Pipe Parameter | d1 | Flange Dimension | Neck Size | Hub Size | Screw | Approx. Flange Weight | |||||||||
| DN | ISO | DIN | D | b | k | h1 | d3 | s | r | h2 | d4 | f | No. of | d2 | KG/PCS |
| Holes | |||||||||||||||
| 10 | – | 14 | 90 | 14 | 60 | 35 | 25 | 1.8 | 4 | 6 | 40 | 2 | 4 | 14 | 0.58 |
| 17.2 | – | 90 | 14 | 60 | 35 | 28 | 1.8 | 4 | 6 | 40 | 2 | 4 | 14 | 0.58 | |
| 15 | – | 20 | 95 | 14 | 65 | 35 | 30 | 2 | 4 | 6 | 45 | 2 | 4 | 14 | 0.65 |
| 21.3 | – | 95 | 14 | 65 | 35 | 32 | 2 | 4 | 6 | 45 | 2 | 4 | 14 | 0.65 | |
| 20 | – | 25 | 105 | 16 | 75 | 38 | 38 | 2.3 | 4 | 6 | 58 | 2 | 4 | 14 | 0.95 |
| 26.9 | – | 105 | 16 | 75 | 38 | 40 | 2.3 | 4 | 6 | 58 | 2 | 4 | 14 | 0.95 | |
| 25 | – | 30 | 115 | 16 | 85 | 38 | 42 | 2.6 | 4 | 6 | 68 | 2 | 4 | 14 | 1.15 |
| 33.7 | – | 115 | 16 | 85 | 38 | 45 | 2.6 | 4 | 6 | 68 | 2 | 4 | 14 | 1.14 | |
| 32 | – | 38 | 140 | 16 | 100 | 40 | 52 | 2.6 | 6 | 6 | 78 | 2 | 4 | 18 | 1.67 |
| 42.4 | – | 140 | 16 | 100 | 40 | 55 | 2.6 | 6 | 6 | 78 | 2 | 4 | 18 | 1.65 | |
| 40 | – | 44.5 | 150 | 16 | 110 | 42 | 60 | 2.6 | 6 | 7 | 88 | 3 | 4 | 18 | 1.85 |
| 48.3 | – | 150 | 16 | 110 | 42 | 64 | 2.6 | 6 | 7 | 88 | 3 | 4 | 18 | 1.83 | |
| 50 | – | 57 | 165 | 18 | 125 | 45 | 72 | 2.9 | 6 | 8 | 102 | 3 | 4 | 18 | 2.51 |
| 60.3 | – | 165 | 18 | 125 | 45 | 75 | 2.9 | 6 | 8 | 102 | 3 | 4 | 18 | 2.48 | |
| 65 | 76.1 | – | 165 | 18 | 145 | 45 | 90 | 2.9 | 6 | 10 | 122 | 3 | 4 | 18 | 3.03 |
| 80 | 88.9 | – | 200 | 20 | 160 | 50 | 105 | 3.2 | 6 | 10 | 138 | 3 | 8 | 18 | 3.82 |
| 100 | – | 108 | 220 | 20 | 180 | 52 | 125 | 3.6 | 8 | 12 | 158 | 3 | 8 | 18 | 4.54 |
| 114.3 | – | 220 | 20 | 180 | 52 | 131 | 3.6 | 8 | 12 | 158 | 3 | 8 | 18 | 4.41 | |
| 125 | – | 133 | 250 | 22 | 210 | 55 | 150 | 4 | 8 | 12 | 188 | 3 | 8 | 18 | 6.28 |
| 139.7 | – | 250 | 22 | 210 | 55 | 156 | 4 | 8 | 12 | 188 | 3 | 8 | 18 | 6.07 | |
| 150 | – | 159 | 285 | 22 | 240 | 55 | 175 | 4.5 | 10 | 12 | 212 | 3 | 8 | 22 | 7.75 |
| 168.3 | – | 285 | 22 | 240 | 55 | 184 | 4.5 | 10 | 12 | 212 | 3 | 8 | 22 | 7.4 | |
| 200 | 219.1 | – | 340 | 24 | 295 | 62 | 235 | 5.9 | 10 | 16 | 268 | 3 | 8 | 22 | 11.1 |
| 250 | – | 267 | 395 | 26 | 350 | 68 | 285 | 6.3 | 12 | 16 | 320 | 3 | 12 | 22 | 15.31 |
| 273 | – | 395 | 26 | 350 | 68 | 292 | 6.3 | 12 | 16 | 320 | 3 | 12 | 22 | 14.92 | |
| 300 | 323.9 | – | 445 | 26 | 400 | 68 | 344 | 7.1 | 12 | 16 | 370 | 4 | 12 | 22 | 17.47 |
| 350 | 355.6 | – | 505 | 26 | 460 | 66 | 385 | 7.1 | 12 | 16 | 430 | 4 | 16 | 22 | 23.7 |
| – | 368 | 505 | 26 | 460 | 68 | 385 | 7.1 | 12 | 16 | 430 | 4 | 16 | 22 | 21.71 | |
| 400 | 406.4 | – | 565 | 26 | 515 | 72 | 440 | 7.1 | 12 | 16 | 482 | 4 | 16 | 26 | 28.72 |
| – | 419 | 565 | 26 | 515 | 72 | 440 | 7.1 | 12 | 16 | 482 | 4 | 16 | 26 | 26.27 | |
| 450 | 457.2 | – | 615 | 26 | 565 | 72 | 478 | 7.1 | 12 | 16 | 532 | 4 | 20 | 26 | 30.4 |
| 500 | 508 | – | 670 | 28 | 620 | 75 | 542 | 7.1 | 12 | 16 | 585 | 4 | 20 | 26 | 38.27 |
| 600 | 610 | – | 780 | 28 | 725 | 80 | 642 | 7.1 | 12 | 18 | 685 | 5 | 20 | 30 | 46.56 |
| 700 | 711 | – | 895 | 30 | 840 | 80 | 745 | 8 | 12 | 18 | 800 | 5 | 24 | 30 | 62.3 |
| 800 | 813 | – | 1015 | 32 | 950 | 90 | 850 | 8 | 12 | 18 | 905 | 5 | 24 | 33 | 83.81 |
| 900 | 914 | – | 1115 | 34 | 1050 | 95 | 950 | 10 | 12 | 20 | 1005 | 5 | 28 | 33 | 102.45 |
| 1000 | 1016 | – | 1230 | 34 | 1160 | 95 | 1052 | 10 | 16 | 20 | 1110 | 5 | 28 | 36 | 118.53 |
| 1200 | 1220 | – | 1455 | 36 | 1380 | 115 | 1255 | 11 | 16 | 25 | 1330 | 5 | 32 | 39 | 178.18 |
| 1400 | 1420 | – | 1675 | 42 | 1590 | 120 | 1460 | 12 | 16 | 25 | 1535 | 5 | 36 | 42 | 244.75 |
| 1600 | 1620 | – | 1915 | 46 | 1820 | 130 | 1665 | 14 | 16 | 25 | 1760 | 5 | 40 | 48 | 353.74 |
| 1800 | 1820 | – | 2115 | 50 | 2020 | 140 | 1868 | 15 | 16 | 30 | 1960 | 5 | 44 | 48 | 436.33 |
| 2000 | 2020 | – | 2325 | 54 | 2230 | 150 | 2072 | 16 | 16 | 30 | 2170 | 5 | 46 | 48 | 548.04 |
| 2200 | 2220 | – | 2550 | 58 | 2440 | 160 | 2275 | 18 | 18 | 35 | 2370 | 5 | 52 | 56 | 685.1 |
| 2400 | 2420 | – | 2760 | 62 | 2650 | 170 | 2478 | 20 | 18 | 35 | 2570 | 5 | 56 | 56 | 640.04 |
| 2600 | 2620 | – | 2860 | 66 | 2850 | 180 | 2690 | 22 | 18 | 40 | 2780 | 6 | 60 | 56 | 990.16 |
| 2800 | 2820 | – | 3180 | 70 | 3070 | 190 | 2882 | 22 | 18 | 40 | 3000 | 6 | 64 | 56 | 1187.16 |
| 3000 | 3020 | – | 3405 | 75 | 3290 | 200 | 3085 | 24 | 18 | 45 | 3210 | 6 | |||
