GOST 12820 Steel Plate Flanges

　　GOST-12820 is standards for steel plate flat welding flanges formulated by the Russian Standardization Organization. It is applicable to pipe and valve connections. Plate flange is a commonly used flange connection method, which is widely used in various industrial fields due to its convenient installation, high strength, and good sealing performance.

Проход условный Dy	Py 0,1 и 0,25 МПа (1 и 2,5 кгс/см2)

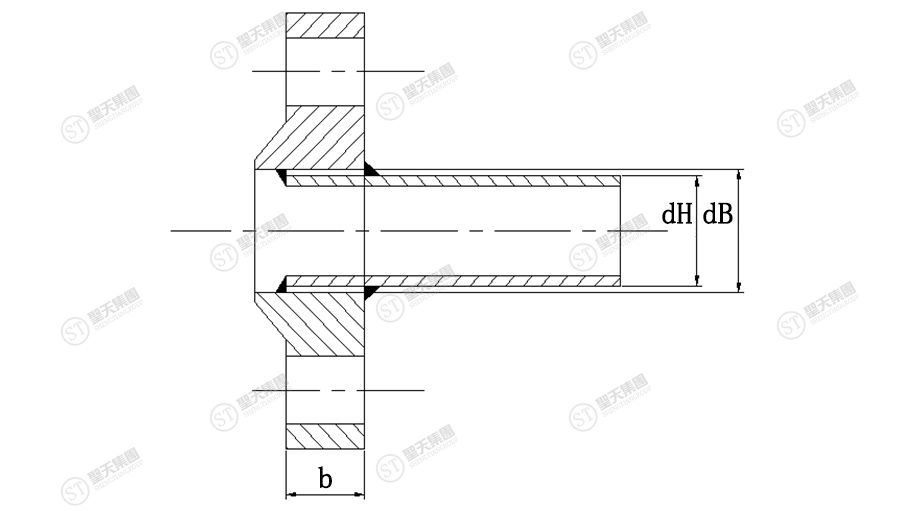

	dн	dв	b	Масса, кг
	dн	dв	b	с соединительным выступом	с выступом	с впадиной
10	14	15	8	0,25	0,25	0,24
15	18	19	8	0,29	0,29	0,27
20	20	26	10	0,45	0,45	0,42
25	32	33		0,55	0,55	0,52
32	38	39		0,79	0,79	0,75
40	45	46		0,95	0,93	0,90
50	57	59		1,04	1,02	0.98
65	76	78	11	1,39	1,37	1,32
80	89	91		1,84	1,79	1,74
100	108 (А)	110		2,14	2,11	2,01
100	114 (Б)	116		2,05	1,99	1,92
125	133 (А)	135	13	2,60	2,56	2,42
125	140 (Б)	142		2,47	2,38	2,29
150	152 (А)	154		3,61	3,62	3,41
	159 (Б)	161		3,43	3,39	3,23
	168 (В)	170		3,20	3,09	3,00
-175	194	196		3,77	3,73	3,55
200	219	222	15	4,73	4,69	4,48
-225	245	245	17	5,93	5,95	5,64
250	273	273	18	6,95	6,92	6,62
300	325	325		9,33	9,22	8,79
350	377	377		10,45	10,33	9,87
400	426	426		11,64	11,51	9,96
-450	480	480	20	14,56	14,35	13,82
500	530	530		16,01	15,86	15,15
600	630	630		21,35	21,03	20,08
-700	720	720	21	29,15	28,73	27,13
800	820	820	21	36,63	36,15	34,14
-900	920	920	23	44,20	–	–
1000	1020	1020	25	52,58
1200	1220	1220	25	62,36
1400	1420	1420	27	77,60
1600	1620	1620	27	94,30
-1800	1820	1820	30	116,60
2000	2020	2020		132,98
-2200	2220	2220	36	190,30
2400	2420	2420	41	237,22

Проход условный Dy	Py 0,6 МПа (6 кгс/см2)
	dн	dв	b	Масса, кг
	dн	dв	b	с соединительным выступом	с выступом	с впадиной
10	14	15	10	0,31	0,31	0,30
15	18	19	10	0,33	0,33	0,32
20	25	26	12	0,53	0,53	0,51
25	32	33	12	0,64	0,64	0,62
32	38	39	13	1,01	1,02	0,98
40	45	46		1,21	1,19	1,16
50	57	59		1,33	1,30	1,27
65	76	78		1,63	1,60	1,55
80	89	91	15	2,44	2,40	2,35
100	108 (А)	110		2,85	2,81	2,72
100	114 (Б)	116		2,73	2,66	2,60
125	133 (А)	135	17	3,88	3,84	3,70
125	140 (Б)	142		3,68	3,59	3,50
150	152 (А)	154		4,63	4,65	4,43
	159 (Б)	161		4,39	4,36	4,19
	168 (В)	170		4,09	3,98	3,89
-175	194	196	19	5,36	5,33	5,14
200	219	222		5,89	5,86	5,65
-225	245	245		6,60	6,60	6,29
250	273	273	20	7,67	7,64	7,34
300	325	325	20	10,28	10,18	9,74
350	377	377	22	12,58	12,45	12,00
400	426	426	24	15,20	15,07	14,53
-450	480	480	24	17,25	17,04	16,52
500	530	530	25	19,72	19,57	18,86
600	630	630	25	26,24	25,91	24,96
-700	720	720	27	36,68	36,27	35,28
800	820	820	27	46,14	45,66	43,65
-900	920	920	29	55,10	–	–
1000	1020	1020	31	64,36
1200	1220	1220	34	99,03
1400	1420	1420	43	161,45
1600	1620	1620	48	203,05

Проход условный Dy	Py 1,0 МПа (10 кгс/см2)
	dн	dв	b	Масса, кг
	dн	dв	b	с соединительным выступом	с выступом	с впадиной
10	14	15	10	0,46	0,46	0,44
15	18	19	10	0,51	0,51	0,49
20	25	26	12	0,74	0,75	0,71
25	32	33	12	0,89	0,89	0,84
32	38	39	14	1,40	1,39	1,34
40	45	46	15	1,71	1,72	1,67
50	57	59	15	2,06	2,03	1,99
65	76	78	17	2,80	2,77	2,69
80	89	91	17	3,19	3,13	3,08
100	108 (А)	110	19	3,96	3,94	3,76
100	114 (Б)	116	19	3,81	3,76	3,61
125	133 (А)	135	21	5,40	5,38	5,18
125	140 (Б)	142		5,15	5,08	4,93
150	152 (А)	154		6,92	6,97	6,62
	159 (Б)	161		6,62	6,62	6,33
	168 (В)	170		6,24	6,17	5,95
-175	194	196		7,32	7,31	7,02
200	219	222		8,05	8,04	7,71
-225	245	245		9,30	9,30	9,05
250	273	273	23	10,65	10,66	10,22
300	325	325	24	12.9	12,89	12,21
350	377	377	24	15,85	15,79	14,96
400	426	426	26	21,56	21,51	20,49
-450	480	480	26	22,76	22,68	21,67
500	530	530	28	22,70	28,02	26,86
600	630	630	31	39,40	39,26	37,48
-700	720	720	34	59,46	58,58	56,45
800	820	820	37	79,16	77,89	76,08
-900	920	920	40	94,13	–	–
1000	1020	1020	43	118,43
1200	1220	1222	51	197,44
1400	1420	1420	60	278,92
1600	1620	1620	70	422,65

Проход условный Dy	Py 1,6 МПа (16 кгс/см2)
	dн	dв	b	Масса, кг
	dн	dв	b	с соединительным выступом	с выступом	с впадиной
10	14	15	12	0,54	0,54	0,53
15	18	19	12	0,61	0,61	0,58
20	25	26	14	0,86	0,86	0,83
25	32	33	16	1,17	1,17	1,13
32	38	39	16	1,58	1,58	1,53
40	45	46	17	1,96	1,93	1,89
50	57	59	19	2,58	2,54	2,50
65	76	78	21	3,42	3,38	3,30
80	89	91	21	3,71	3,71	3,70
100	108 (А)	110	23	4,73	4,72	4,53
100	114 (Б)	116	23	4,55	4,51	4,35
125	133 (А)	135	25	6,38	6,38	6,15
125	140 (Б)	142		6,08	6,03	5,85
150	152 (А)	154		8,16	8,21	7,87
	159 (Б)	161		7,81	7,81	7,52
	168 (В)	170		7,36	7,29	7,07
-175	194	196		8,64	8,63	8,34
200	219	222	27	10,10	10,21	9,88
-225	245	245	27	11,70	12,08	11,66
250	273	273	28	14,49	14,48	14,06
300	325	325	28	17,78	17,59	17,12
350	377	377	30	22,88	22,65	21,99
400	426	426	34	31,00	30,76	29,94
-450	480	480	38	39,64	39,08	38,55
500	530	530	44	57,01	56,17	55,74
600	630	630	45	80,03	79,03	78,80
-700	720	720	47	84,21	84,34	83,06
800	820	820	49	104,41	103,15	101,34
-900	920	920	54	128,60	–	–
1000	1020	1020	58	179,37
1200	1220	1220	71	297,78

Проход условный Dy	Py 2,5 МПа (25 кгс/см2)
	dн	dв	b	Масса, кг
	dн	dв	b	с соединительным выступом	с выступом	с впадиной
10	14	15	14	0,63	0,64	0,61
15	18	19	14	0,70	0,71	0,68
20	25	26	16	0,98	0,97	0,94
25	32	33	16	1,17	1,17	1,13
32	38	39	18	1,77	1,76	1,72
40	45	46	19	2,18	2,15	2,11
50	57	59	21	2,71	2,80	2,76
65	76	78	21	3,22	3,21	3,14
80	89	91	23	4,06	4,00	3,95
100	108 (А)	110	25	5,92	5,89	5,72
100	114 (Б)	116	25	5,72	5,66	5,52
125	133 (А)	135	27	8,26	8,25	8,23
125	140 (Б)	142		7,94	8,07	7,91
150	152 (А)	154		10,51	10,50	10,22
	159 (Б)	161		10,12	10,07	9,83
	168 (В)	170		9,63	9,51	9,34
-175	194	196	29	11,49	11,43	11,19
200	219	222	29	13,34	13,24	13,01
-225	245	245	31	16,93	16,82	16,52
250	273	273	31	18,90	18,78	18,52
300	325	325	32	23,95	23,53	23,29
350	377	377	38
400	426	426	40	44,62	44,01	43,56
-450	480	480	44	51,80	51,10	50,71
500	530	530	48	67,30	66,63	66,36
600	630	630	49	90,87	89,13	88,91
-700	720	720	55	126,82	124,92	124,11
800	820	820	63	181,43	174,52	174,15

　　Intended to be used for general purposes, the GOST Flange is employed in both hydraulic as well as in pneumatic systems. Like most international standards, the preferred metal used for the manufacture of these flanges is stainless steel. There are several reasons for industries favoring stainless steel alloys. First, they are superior compared to alloys like carbon steel and alloy steel in terms of their mechanical properties. Second, the stainless steel GOST12820-67 Flanges have excellent resistance to corrosion, though this property will be exhibited on the kind of grade used to alloy it. Third, the chemical composition of these alloys permits the use of GOST / ГОСТ 12820-80 Flanges in a wide temperature bracket. Some of them could even be used at sub-zero temperatures, while others could perform well even at cyclic temperatures. However, again, the temperature usage would also include what elements are used to alloy the GOST12820-80 Plate Flange. Higher contents of chromium, nickel, and molybdenum reinforce the alloy in a positive manner, boosting both their resistance to corrosion and mechanical properties.
