ASME B16.5 Welding Flange Dimensions and Weight Parameters

Views : 1427
Author : admin
Update time : 2025-12-09 09:46:30

  ASME B16.5 Welding Flange Dimensions and Weight Parameters

  The size and weight of SS316L butt welded flanges must strictly comply with ASME B16.5 or EN1092-1 standards. The parameters of different nominal diameters (DN) and pressure grades (Class/PN) have significant differences. The following are examples of key parameters for common specifications (taking ASME B16.5 as an example):



ASME B16.5 Class 150

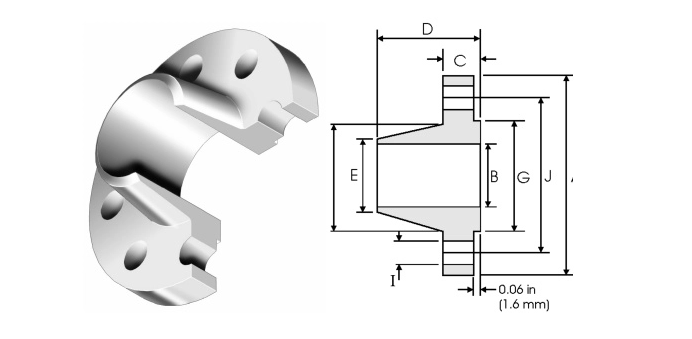

Nominal Pipe Size A B C D E F G H I J Weight
inch mm mm mm mm mm mm mm mm Holes mm mm kg / piece
1/2 21.30 88.90 15.70 11.20 47.80 21.30 30.20 35.00 4 15.70 60.45 0.48
3/4 26.70 98.60 20.80 12.70 52.30 26.70 38.10 42.90 4 15.70 69.85 0.71
1 33.40 108.0 26.70 14.20 55.60 33.50 49.30 50.80 4 15.70 79.25 1.01
11/4 42.20 117.3 35.10 15.70 57.15 42.20 58.70 63.50 4 15.70 88.90 1.33
11/2 48.30 127.0 40.90 17.50 62.00 48.30 65.00 73.15 4 15.70 98.60 1.72
2 60.30 152.4 52.60 19.10 63.50 60.45 77.70 91.90 4 19.10 120.7 2.58
21/2 73.00 177.8 62.70 22.40 69.85 73. 15 90.4 104.6 4 19.10 139.7 4.11
3 88.90 190.5 78.00 23.90 69.85 88.90 108.0 127.0 4 19.10 152.4 4.92
31/2 101.6 215.9 90.20 23.90 71.40 101.6 122.2 139.7 8 19.10 177.8 6.08
4 114.3 228.6 102.40 23.90 76.20 114.3 134.9 157.2 8 19.10 190.5 6.84
5 141.3 254.0 128.3 23.90 88.90 141.2 163.6 185.7 8 22.40 215.9 8.56
6 168.3 279.4 154.2 25.40 88.90 168.4 192.0 215.9 8 22.40 241.3 10.6
8 219.1 342.9 202.7 28.40 101.6 219.2 246.1 269.7 8 22.40 298.5 17.6
10 273.0 406.4 254.5 30.20 101.6 273.0 304.8 323.8 12 25.40 362.0 24.0
12 323.8 482.6 304.8 31.75 114.3 323.8 365.3 381.0 12 25.40 431.8 36.5
14 355.6 533.4 To be specified by
the Purchaser
35.10 127.0 355.6 400.1 412.7 12 28.40 476.3 48.4
16 406.4 596.9 36.60 127.0 406.4 475.2 469.9 16 28.40 539.8 60.6
18 457.2 635.0 39.60 139.7 457.2 505.0 533.4 16 31.75 577.9 68.3
20 508.0 698.5 42.90 144.5 508.0 558.8 584.2 20 31.75 635.0 84.5
24 609.6 812.8 47.80 152.4 609.6 663.4 692.1 20 35.10 749.3 115

Class 300 WN flange

Nominal Pipe Size A B C D E F G H I J Weight
inch mm mm mm mm mm mm mm mm Holes mm mm kg / piece
1/2 21.30 95.20 15.70 14.20 52.30 21.30 38.10 35.00 4 15.70 66.55 0.75
3/4 26.70 117.3 20.80 15.70 57.15 26.70 47.70 42.90 4 19.00 82.50 1.26
1 33.40 123.9 26.70 17.50 62.00 33.50 53.80 50.80 4 19.00 88.90 1.52
1 1/4 42.20 133.3 35.10 19.00 65.00 42.20 63.50 63.50 4 19.00 98.50 2.03
1 1/2 48.30 155.4 40.90 20.60 68.30 48.30 69.85 73. 15 4 22.30 114.3 2.89
2 60.30 165. 1 52.60 22.30 69.85 60.45 84.00 91.90 8 19.00 127.0 3.4
2 1/2 73.00 190.5 62.70 25.40 76.20 73.15 100.0 104.6 8 22.30 149.3 5.17
3 88.90 209.5 78.00 28.40 79.25 88.90 117.3 127.0 8 22.30 168.1 6.93
3 1/2 101.6 228.6 90.20 30.20 81.00 101.6 133.3 139.7 8 22.30 184.1 8.67
4 114.3 254.0 102.4 31.70 85.80 114.3 146.0 157.2 8 22.30 200.1 11.2
5 141.3 279.4 128.3 35.00 98.50 141.2 177.8 185.7 8 22.30 234.9 15.1
6 168.3 317.5 154.2 36.50 98.50 168.4 206.2 215.9 12 22.30 269.7 19.1
8 219.1 381.0 202.7 41.10 111.2 219.2 260.3 269.7 12 25.40 330.2 29.9
10 273.0 444.5 254.5 47.70 117.3 273.0 320.5 323.8 16 28.40 387.3 42.7
12 323.8 520.7 304.8 50.80 130.0 323.8 374.6 381.0 16 31.70 450.8 61.8
14 355.6 584.2 To be specified by
the Purchaser
53.80 142.7 355.6 425.4 412.7 20 31.70 514.3 85.8
16 406.4 647.7 57.15 146.0 406.4 482.6 469.9 20 35.00 571.5 106
18 457.2 711.2 60.45 158.7 457.2 533.4 533.4 24 35.00 628.6 131
20 508.0 774.7 63.50 162.0 508.0 587.2 584.2 24 35.00 685.8 158
24 609.6 914.4 69.85 168.1 609.6 701.5 692.1 24 41.10 812.8 bux230

Class 600 stainless steel butt welding flange

Nominal Pipe Size A B C D E F G H I J Weight
inch mm mm mm mm mm mm mm mm Holes mm mm kg / piece
1/2 21.30 95.30 To be specified by
the Purchaser
14.20 52.30 21.30 38.10 35.00 4 15.70 66.55 0.87
3/4 26.70 117.3 15.70 57.15 26.70 47.80 42.90 4 19.10 82.60 1.45
1 33.40 124.0 17.50 62.00 33.50 53.80 50.80 4 19.10 88.90 1.76
11/4 42.20 133.4 20.60 66.55 42.20 63.50 63.50 4 19.10 98.60 2.49
11/2 48.30 155.4 22.40 69.85 48.30 69.85 73. 15 4 22.40 114.3 3.49
2 60.30 165. 1 25.40 73.15 60.45 84.10 91.90 8 19.10 127.0 4.36
21/2 73.00 190.5 28.40 79.25 73.15 100.1 104.6 8 22.40 149.4 6.43
3 88.90 209.6 31.75 82.60 88.90 117.3 127.0 8 22.40 168.1 8.53
31/2 101.6 228.6 35.10 85.90 101.6 133.4 139.7 8 25.40 184.2 10.7
4 114.3 273. 1 38.10 101.6 114.3 152.4 157.2 8 25.40 215.9 17.4
5 141.3 330.2 44.50 114.3 141.2 189.0 185.7 8 28.40 266.7 29.2
6 168.3 355.6 47.80 117.3 168.4 222.3 215.9 12 28.40 292.1 34.9
8 219.1 419. 1 55.60 133.4 219.2 273.1 269.7 12 31.75 349.3 53.9
10 273.0 508.0 63.50 152.4 273.0 342.9 323.8 16 35.10 431.8 86.5
12 323.8 558.8 66.55 155.4 323.8 400.1 381.0 20 35.10 489.0 103
14 355.6 603.3 69.85 165.1 355.6 431.8 412.7 20 38.10 527.1 122
16 406.4 685.8 76.20 177.8 406.4 495.3 469.9 20 41.10 603.3 170
18 457.2 743.0 82.60 184.2 457.2 546.1 533.4 20 44.50 654.1 204
20 508.0 812.8 88.90 190.5 508.0 609.6 584.2 24 44.50 723.9 254
24 609.6 939.8 101.6 203.2 609.6 717.6 692.1 24 50.80 838.2 358

Class 900 SS316 WN flange size and weight parameters

Nominal Pipe Size A B C D E F G H I J Weight
inch mm mm mm mm mm mm mm mm Holes mm mm kg / piece
1/2 21.30 120.6 To be specified by
the Purchaser
22.30 60.45 21.30 38.10 35.00 4 22.30 82.50 1.87
3/4 26.70 130.0 25.40 69.85 26.70 44.00 42.90 4 22.30 88.90 2.56
1 33.40 149.3 28.40 73.15 33.50 52.30 50.80 4 25.40 101.6 3.74
11/4 42.20 158.7 28.40 73.15 42.20 63.50 63.50 4 25.40 111.2 4.33
11/2 48.30 177.8 31.70 82.50 48.30 69.85 73.15 4 28.40 123.9 5.94
2 60.30 215.9 38.10 101.6 60.45 104.6 91.90 8 25.40 165.1 10.8
21/2 73.00 244.3 41.10 104.6 73.15 123.9 104.6 8 28.40 190.5 15.0
3 88.90 241.3 38.10 101.6 88.90 127.0 127.0 8 25.40 190.5 13.7
4 114.3 292.1 44.40 114.3 114.3 158.7 157.2 8 31.70 234.9 22.5
5 141.3 349.2 50.80 127.0 141.2 190.5 185.7 8 35.00 279.4 37.4
6 168.3 381.0 55.60 139.7 168.4 234.9 215.9 12 31.70 317.5 47.7
8 219. 1 469.9 63.50 162.0 219.2 298.4 269.7 12 38.10 393.7 81.3
10 273.0 546.1 69.85 184. 1 273.0 368.3 323.8 16 38.10 469.9 119
12 323.8 609.6 79.25 200. 1 323.8 419.1 381.0 20 38.10 533.4 157
14 355.6 641.3 85.80 212.8 355.6 450.8 412.7 20 41.10 558.8 180
16 406.4 704.8 88.90 215.9 406.4 508.0 469.9 20 44.40 615.9 217
18 457.2 787.4 101.6 228.6 457.2 565.1 533.4 20 50.80 685.8 292
20 508.0 857.2 107.9 247.6 508.0 622.3 584.2 20 53.80 749.3 362
24 609.6 1041.4 139.7 292. 1 609.6 749.3 692.1 20 66.55 901.7 665

Class 1500

Nominal Pipe Size A B C D E F G H I J Weight
inch mm mm mm mm mm mm mm mm Holes mm mm kg / piece
1/2 21.30 120.6 To be specified by
the Purchaser
22.30 60.45 21.30 38.10 35.00 4 22.30 82.50 1.87
3/4 26.70 130.0 25.40 69.85 26.70 44.00 42.90 4 22.30 88.90 2.56
1 33.40 149.3 28.40 73.15 33.50 52.30 50.80 4 25.40 101.6 3.74
11/4 42.20 158.7 28.40 73.15 42.20 63.50 63.50 4 25.40 111.2 4.33
11/2 48.30 177.8 31.70 82.50 48.30 69.85 73. 15 4 28.40 123.9 5.94
2 60.30 215.9 38.10 101.6 60.45 104.6 91.90 8 25.40 165.1 10.8
21/2 73.00 244.3 41.10 104.6 73.15 123.9 104.6 8 28.40 190.5 15.0
3 88.90 266.7 47.70 177.3 88.9 133.3 127.0 8 31.70 203.2 19.9
4 114.3 311.1 53.80 123.9 114.3 162.0 157.2 8 35.00 241.3 29.9
5 141.3 374.6 73.15 155.4 141.2 196.8 185.7 8 41.10 292.1 55.4
6 168.3 393.7 82.50 171.4 168.4 228.6 215.9 12 38.10 317.5 68.4
8 219.1 482.6 91.90 212.8 219.2 292.1 269.7 12 44.40 393.7 117
10 273.0 584.2 107.9 254.0 273.0 368.3 323.8 12 50.80 482.6 194
12 323.8 673. 1 123.9 282.4 323.8 450.8 381.0 16 53.80 571.5 288
14 355.6 749.3 133.3 298.4 355.6 495.3 412.7 16 60.45 635.0 380
16 406.4 825.5 146.0 311. 1 406.4 552.4 469.9 16 66.55 704.8 485
18 457.2 914.4 162.0 327.1 457.2 596.9 533.4 16 73.15 774.7 644
20 508.0 984.2 177.8 355.6 508.0 641.3 584.2 16 79.25 831.8 775
24 609.6 1168.4 203.2 406.4 609.6 762.0 692.1 16 91.90 990.6 1232

Class 2500 SS316 butt welded flange

Nominal Pipe Size A B C D E F G H I J Weight
inch mm mm mm mm mm mm mm mm Holes mm mm kg / piece
1/2 21.30 133.4 To be specified by
the Purchaser
30.20 73. 15 21.30 42.90 35.00 4 22.40 88.90 3.12
3/4 26.70 139.7 31.75 79.25 26.70 50.80 42.90 4 22.40 95.30 3.70
1 33.40 158.8 35.10 88.90 33.50 57.15 50.80 4 25.40 108.0 5.24
11/4 42.20 184.2 38.10 95.30 42.20 73.15 63.50 4 28.40 130.0 7.74
11/2 48.30 203.2 44.50 111.3 48.30 79.25 73.15 4 31.75 146. 1 10.9
2 60.30 235.0 50.80 127.0 60.45 95.30 91.90 8 28.40 171.5 16.2
21/2 73.00 266.7 57.15 142.7 73.15 114.3 104.6 8 31.75 196.9 23.7
3 88.90 304.8 66.55 168.1 88.90 133.4 127.0 8 35.10 228.6 36.2
4 114.3 355.6 76.20 190.5 114.3 165.1 157.2 8 41.10 273. 1 55.3
5 141.3 419.1 91.90 228.6 141.2 203.2 185.7 8 47.80 323.9 92.5
6 168.3 482.6 108 273.1 168.4 235.0 215.9 8 53.80 368.3 143
8 219.1 552.5 127.0 317.5 219.2 304.8 269.7 12 53.80 438.2 215
10 273.0 673.1 165.1 419.1 273.0 374.7 323.8 12 66.55 539.8 406
12 323.8 762.0 184.2 463.6 323.8 441.5 381.0 12 73.15 619.3 572
